미세시료 압축 강도 평가

- 다양한 종류의 Micro 부품, 분말 공정에서 생성되는

미세 입자나 신소재에 사용되는 미세 섬유 강도 평가

- 시험 시료 : 각종 Micro 부품, 세라믹 입자, 미세 금속 분말, 수지 입자,

안료, 분말 식품 원료, 의약품, 전극재료, 전자 부품용 Spacer, 미세 섬유

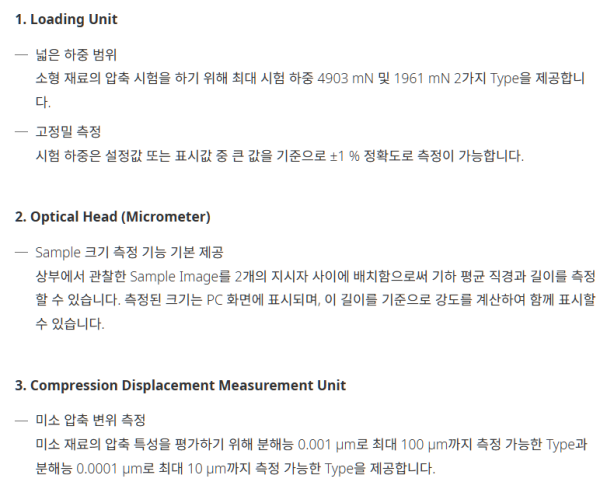

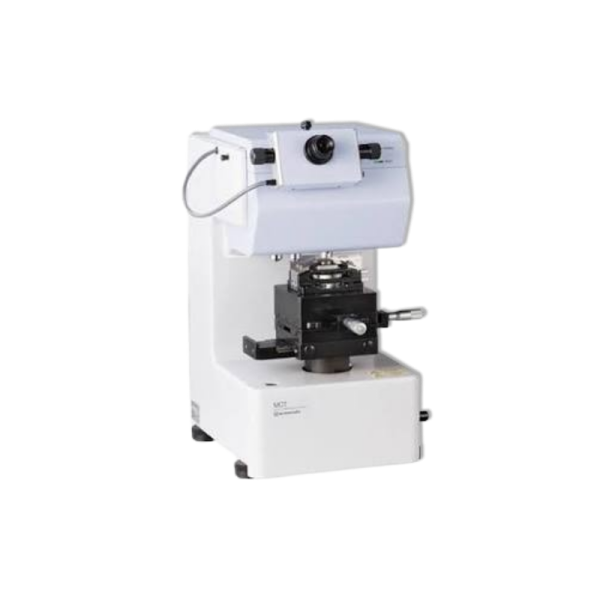

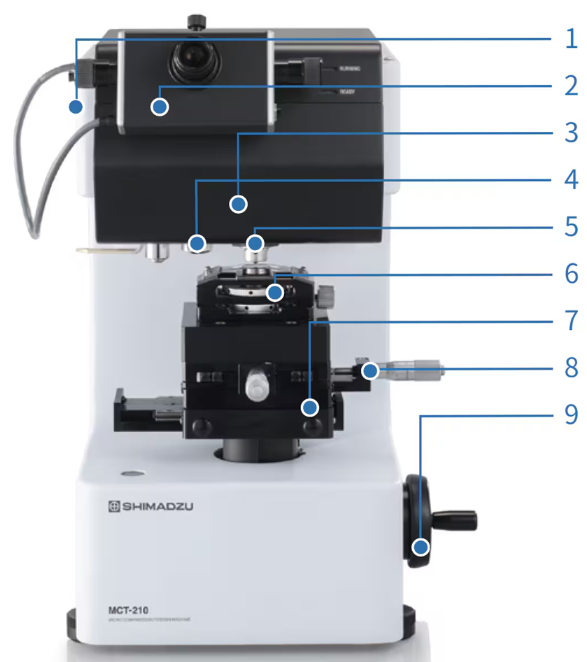

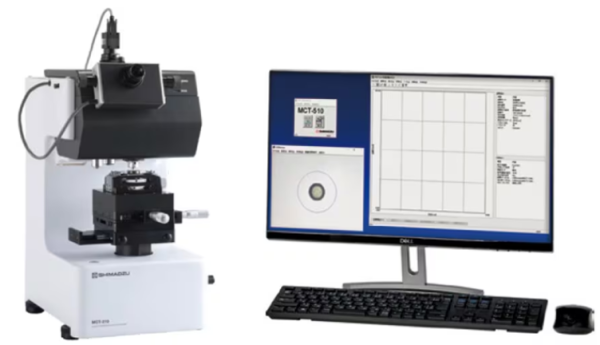

MCT Manual Model

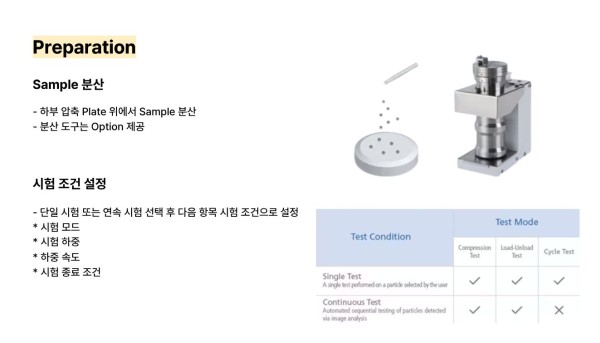

수동 모드에서의 측정 흐름

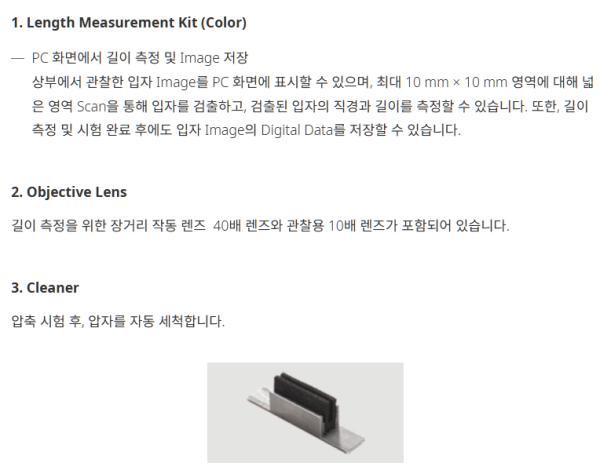

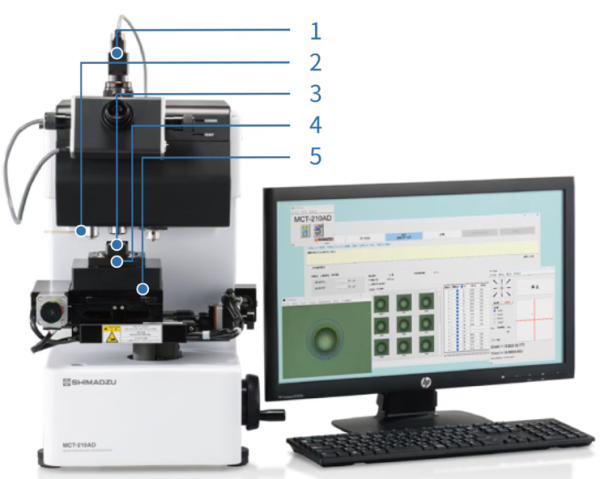

MCT-AD 모델

MCT-AD 특징

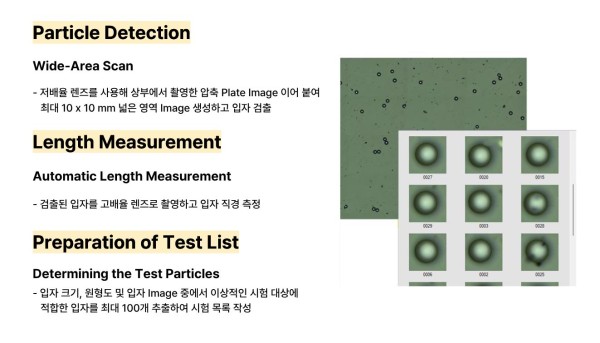

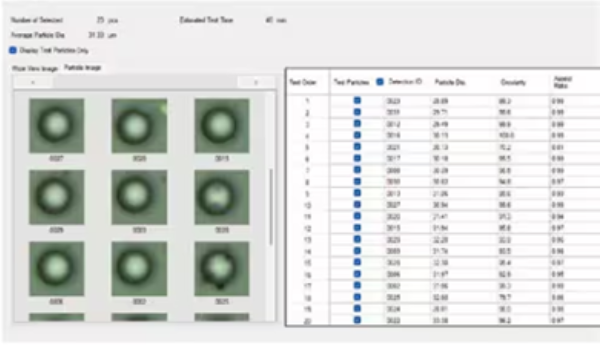

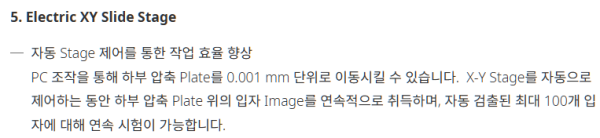

⊙ 광역 스캐닝

- 넓은 영역 Scan 통해 입자 자동 검출 후 고배율 이미지를

이용한 자동 치수 측정 수행하여 최대 100개 입자 연속 시험 가능

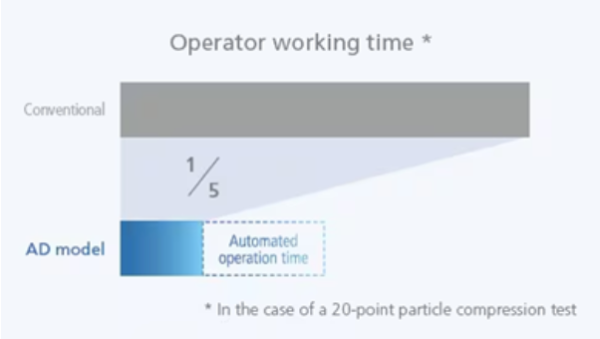

⊙ 자동화된 작동

- 자동화된 Operation을 통한 Operator 부담 약 20% 수준으로

감소하고 측정 Point 수 증가할수록 더욱 큰 작업 효율 개선 효과

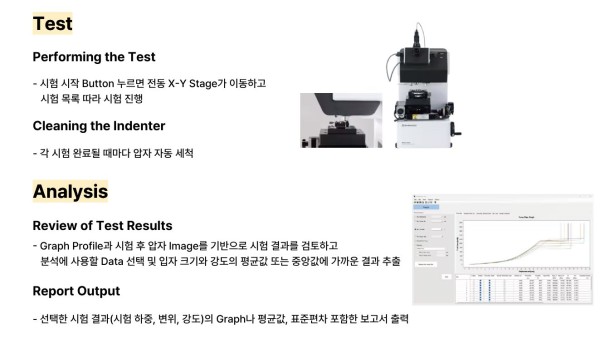

자동 모델에서의 측정 흐름

다양한 물리적 특성 테스트 수행

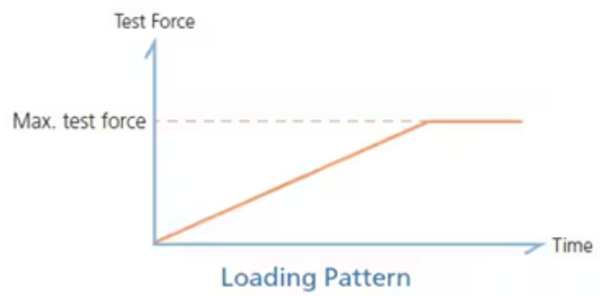

⊙ 압축테스트

- Sample 형상 입자 또는 섬유로 설정한 경우

설정된 시험 하중까지 하중을 가하고 Sample

파괴(압렬)되면 파쇄 강도를 산출하고 Sample이

파괴되지 않을 시 지정된 변형량에서 강도 구함

- 다른 Sample 형상 선택한 경우 설정된

시험 하중까지 도달 후 시험 종료

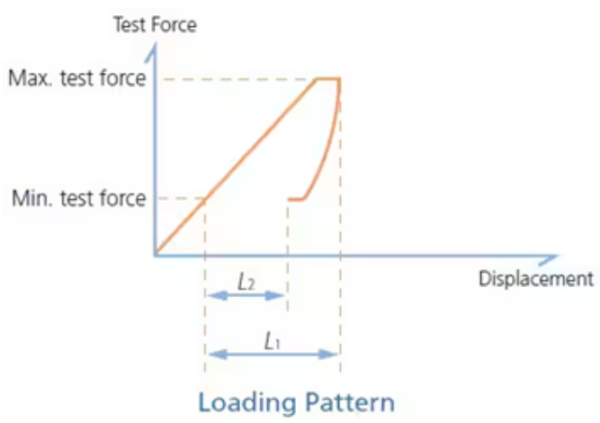

⊙ 부하-하역 테스트

- 본 시험에서는 최대 시험 하중까지 하중을

가한 후 최소 시험 하중까지 하중 제거

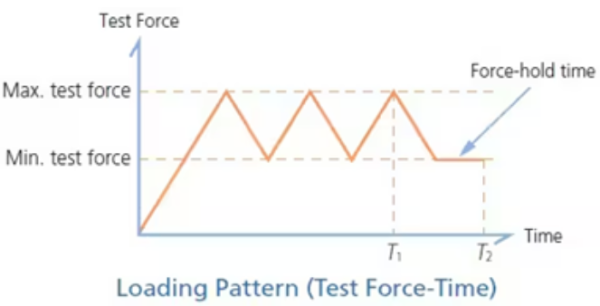

⊙ 사이클 테스트

- 본 시험에서 하중/제하 시험최대 250회까지 반복

- 반복 하중 조건에서 Sample 특성 평가

* AD Model에서는 지원되지 않는 Test mode

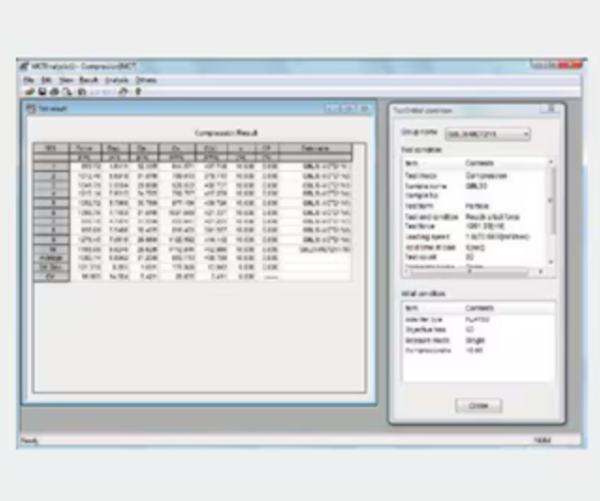

⊙ 시험력, 변위 및 강도 표시

- 각 시험 결과(시험 하중, 변위 강도)와

해당 결과의 평균값, 시험 조건 표시 가능

⊙ 중첩된 시험력0변위 곡선

- 여러 개의 시험 하중-변위 곡선 동시에

Plotting하여 변형 특성의 차이 한눈에 파악 가능

- 동일한 원점에서 여러 곡성 중첩 표시

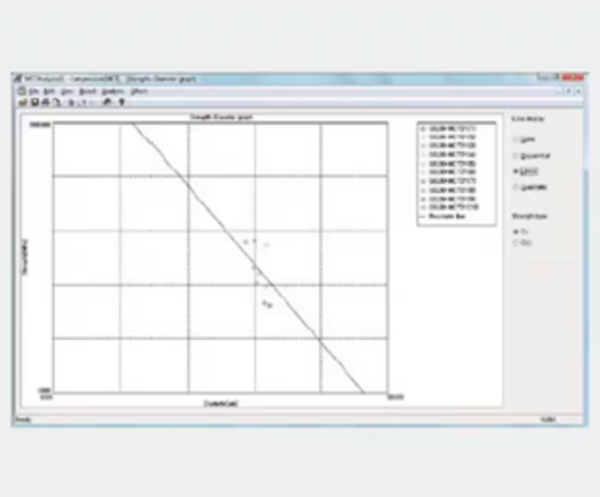

⊙ 강도-입자 직경 곡선

- 입자 크기와 강도 간의 관계를 그래프로 표시

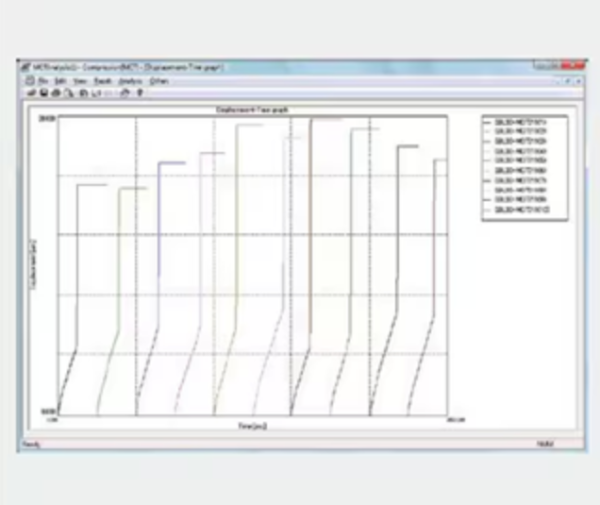

⊙ 변위-시간 곡선

- 압자가 Sample 표면에 도달한 이후 Sample이 변형되는

과정에서의 변형 저항 어떻게 받고 있는지 정보 획득

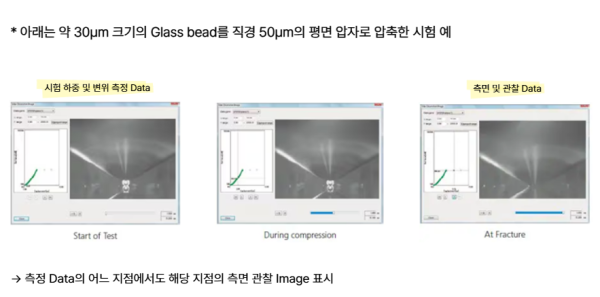

⊙ 압축 중 이미지 관찰
