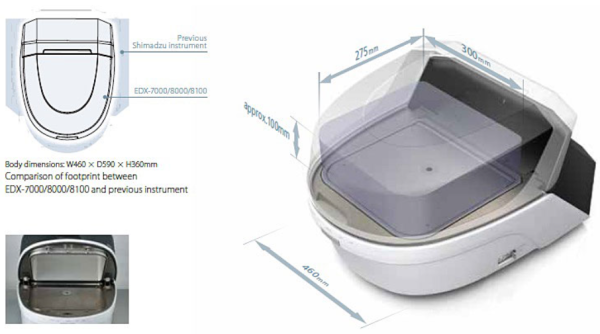

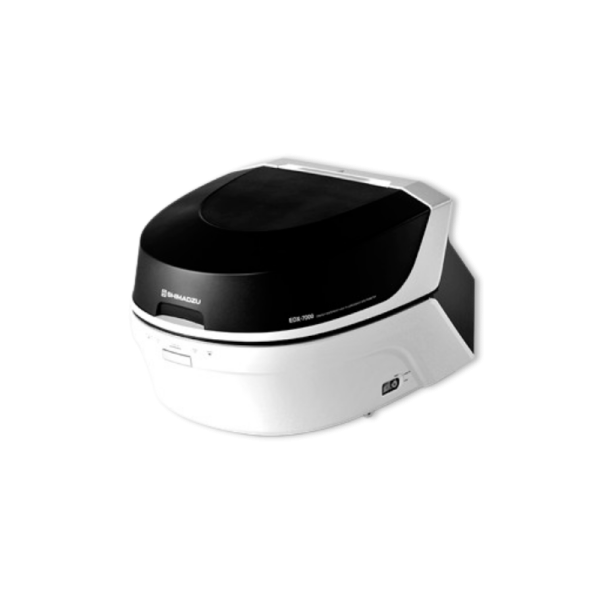

컴팩트한 디자인

- 폭 460mm로 기존 장비 크기 대비 20% 감소

- 최대 300(W) x 275(D) x 약 100(H) mm 대형시료 세팅 가능

PCEDX Navi

- 형광X선 분석 친숙하게 하기위한 간단분석 소프트웨어

- 직관적 조작과 심플하고 세련된 화면으로 쾌적한 조작환경 제공

고분해능

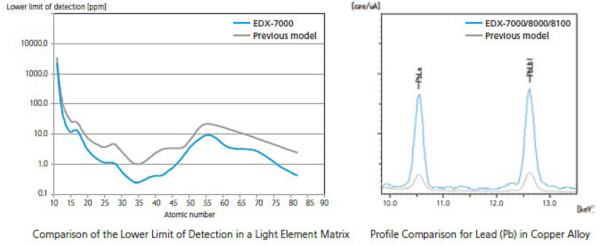

- 고성능 SDD 검출기를 탑재하고 하드웨어 최적화로 고감도·고속

분석과 높은 에너지 분해능 실현하며 6C부터 분석 가능

고속 처리량

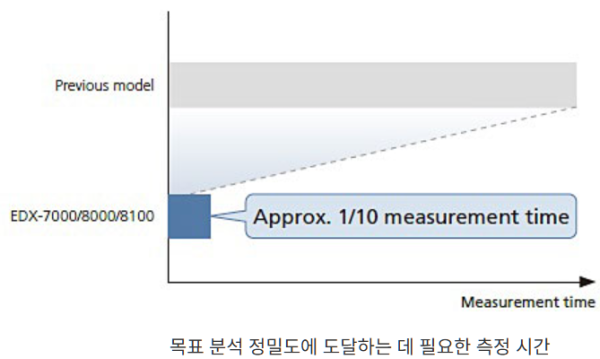

- 처리량 최대 10배 증가로 SDD 검출기는 단위 시간당 카운트

할 수 있는 형광 X선의 수 많아 단시간 정확도 높은 분석 가능

4종류의 콜리메이커 & 샘플 관찰 카메라

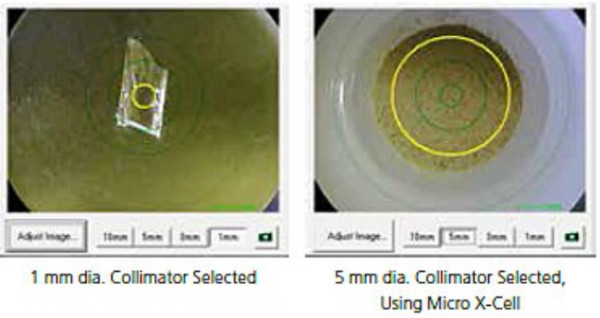

⊙ 1, 3, 5, 10 mm 4종류 콜리메이터 자동 전환

- 샘플 크기에 맞춰 4종류 콜리메이터 선택 가능

- 작은 이물 시료나 불량 해석에는 Φ1mm, 샘플양 작은 경우

Φ3mm나 Φ5mm 같은 샘플 형상에 맞춰 최적의 콜리메이터 선택

⊙ 시료 관찰 카메라

- X선이 조사되는 위치 파악

- 작은 시료 측정하거나 여러 개의 부위로 이루어진

시료의 특정 부위에만 X선을 조사하고 싶은 경우

미량 시료용 전용 용기를 사용하는 경우 등에 유용

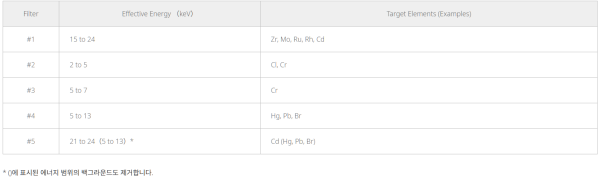

5종류 1차 필터 자동 교환

- 1차 필터는 X-ray tube에서 발생된 특성

X선이나 연속 X선을 감쇄시켜 검출 감도 향상

- 5종류의 1차 필터가 내장되어 있고(Open포함 6종)

소프트웨어를 통해 자동으로 필터 변경

콜리메이터와 1차 필터 조합은 자유자재

- 각각 독립되어 구동되어 조합에 제약 없음

- 6종류 × 4종류 = 24종류의 조건에서 최적의 조합을 선택

- 모든 조합의 조건에서 FP법을 통한 정량분석 가능

진공 측정 유닛*옵션

경원소에서 발생된 형광X선은 대기 분위기에서 흡수되기

쉬워 진공분호위기에서 측정하여 경원소 고감도 분석 가능

He 치환 유닛*옵션

- 액체나 가스 발생시키는 등 진공 분위기를 만들

수 없는 시료에 함유된 경원소 분석할 때 유용

- 감도 악화시키는 일 없이 퍼지 시간과 He 가스

소비량 모두 기존 모델 대비 40% 감소

12 샘플 Turret*옵션

- Turret을 추가하면 자동으로 연속 분석 가능

- 진공·He 분위기 측정 경우 처리량 향상

검량선법

- 표준시료를 측정하고 함유량과 형광X선 강도와

관계를 검량선으로하여 미지시료를 정량하는 방법

- 미지시료의 재질과 비슷한 표준시료 선정과 원소마다의 검량선 필요

- 흡수여기 보정 및 중첩보정 등 각종 공존원소 보정 대응

FP법

- 이론강도 계산을 이용해서 측정 강도로부터 조성을 구하는 방법

- 표준시료 제작이 곤란한 미지시료의 정량분석에 위력을 발휘

- 금속, 산화물, 수지 등의 분석에 대응하는 Bulk FP법도 있고

도금, 박막두께 · 조성분석에 대응하는 박막 FP법도 표준으로 탑재

- 자동 밸런스 설정 기능 탑재로 주성분이 C, H, O 등의 유기물인 경우

FP법에서는 밸런스(나머지) 설정이 필요하지만 프로파일 형상으로부터

밸런스 설정이 필요하다고 판단된 경우 소프트웨어에서 자동으로 밸런스 설정

백그라운드 FP법

- 형광 X선 피크(순수 피크)강도만 계산하는

기존 FP법에 산란 X선 (백그라운드)강도 계산 추가

- 소량 유기물 시료의 정량 정확도 향상 및 형상이 불규칙한

시료의 도금두께 측정, 유기 필름의 막 두께 측정 유용

매칭기능

- 어떤 시료의 분석결과와 기존 데이터의 라이브러리를

비교해서 일치도가 높은 순으로 표시하는 기능

- 라이브러리에는 함유량 데이터와 강도 데이터

두 종류가 있고 각각 유저가 등록하는 것도 가능

- 함유량 데이터 값을 직접 입력 가능

액체 질소 불요

SDD 검출기는 전자냉각방식을 사용하여 액체질소를

통한 냉각이 필요 없고 번거로운 액체질소 보충

작업에서 해방되는 것과 동시에 기기 러닝 코스트 저감

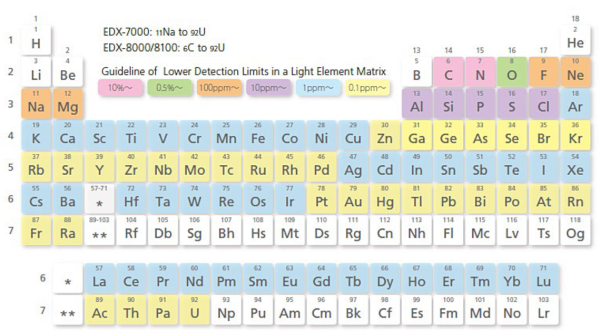

검출원소범위

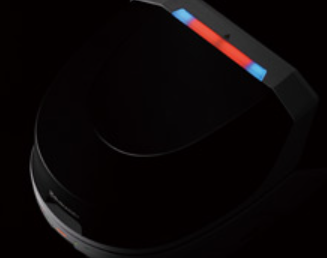

시인성 높은 LED 표시등

X-ray가 발생하면 기기 후면의 X-ray 표시등과 전면의

X-RAYS ON 램프가 켜지고 분석 중에는 X-ray 표시등의

양 옆에 파란 램프가 들어와 장비 상태 한 눈에 파악

분석 준비 효율을 높이기 위한 기능

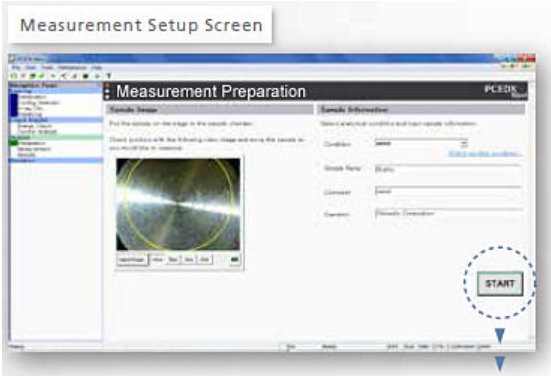

⊙ 간단한 화면 구성

- 한 화면에서 샘플 이미지 표시, 분석 조건 선택 및 샘플 이름 입력 가능

⊙ 측정 화면에서 콜리메이터 전환

- 샘플 이미지를 관찰하고 콜리메이터 직경 변경 가능

- 선택한 측정 영역(콜리메이터 직경)은 노라색 원으로 표시

⊙ 샘플 이미지 자동 저장

- 측정이 시작되며 샘플 이미지 자동

저장 후 측정 데이터와 연동되어 관리

시인성 높은 분석 결과 표시

⊙ 가장 먼저 확인하고 싶은 데이터 알기 쉽게 표시

- 측정 완료되면 원소 이름, 농도, 3σ(측정분산)

샘플 이미지와 함께 알기 쉽게 표시

⊙ 분석 리포트 원 클릭 표시

- 한 번의 마우스 클릭으로 결과 "분석 결과 일람"과 "개별 리포트" 표시

연속 분석 지원

- PCEDX Navi는 옵션인 Turret 사용한 측정 지원

- 샘플 이미지 화면과 샘플 위치 화면 전환하여 시료 정보 입력 가능

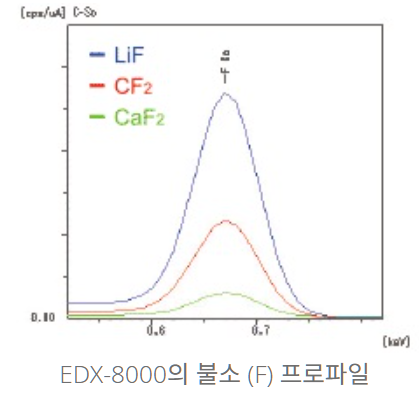

초 경원소 원소 분석

- 윈도우 재질에 극 박막 특수 소재를 사용한

SSD 검출기를 탑재하여 탄소(C), 산소(O) 및

불소(F)와 같은 초 경원소 검출 가능

간편한 기기 시작

- 장비 초기화, X-ray ON은 PCEDX-Navi

소프트웨어에서 각각 한 번의 클릭으로 완료

- 기동 후에는 자동으로 기기 안정화 15분 대기모드가

되며 그 동안 분석 작업이나 기기 체크를 할 수 없어

누구나 안정된 상태의 장비로 데이터를 취득

자동 X-ray tube 에이징

- X-ray 튜브를 장기간 사용하지 않은 경우 다시

사용하려면 에이징이 작업이 필요한데 소프트웨어는

미사용 기간에 따라 자동으로 적절한 에이징 실시

조건 보호 기능

- 소프트웨어에 패스워드 설정 가능하고 조건설정

및 변경은 패스워드를 입력한 사람만 할 수 있게 설정

기존 소프트웨어 탑재

- 기존 EDX 시리즈 소프트웨어의 조작성을 답습한 소프트웨어

PCEDX Pro도 탑재되어 있고 분석, 조건설정, 데이터

처리 등 통상의 작업은  PCEDX Pro 이용 가능

- 기존 모델로 취득한 데이터의 프로파일이나 정량값 확인 가능

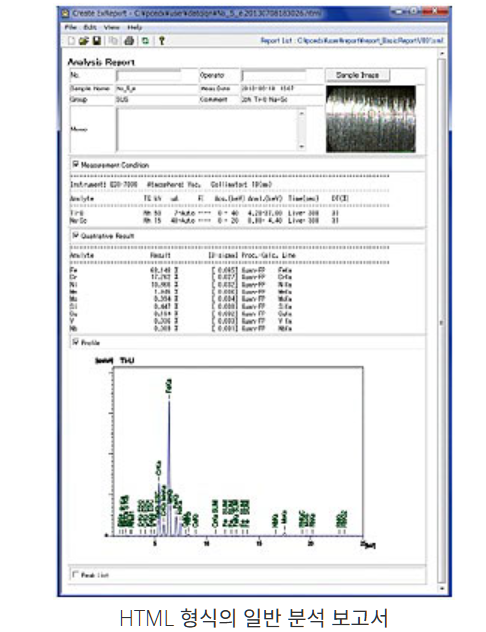

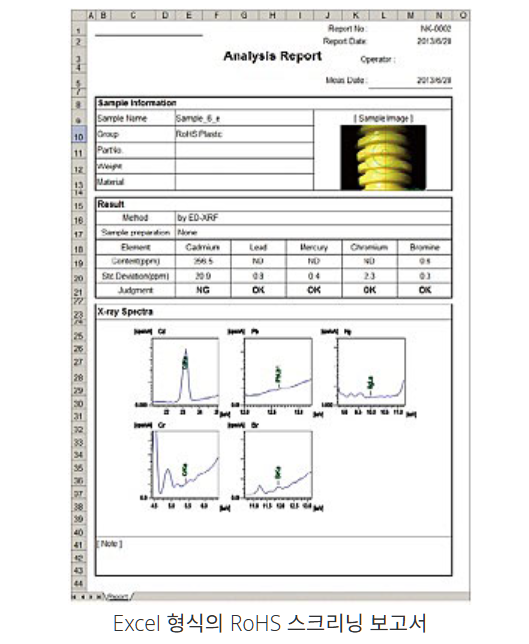

보고서 생성기능

- HTML 형식 또는 Excel 형식으로 분석 데이터 보고서 작성

- 각 종 템플릿 양식 이용 가능하고 보고서에는 측정시 자동

저장된 시료 이미지가 첨부되어 측정 위치 확인 가능

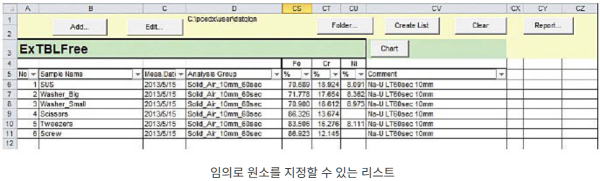

리스트 작성 기능

- 여러 시료의 분석 결과를 Excel 형식의 리스트

파일로 제작 가능하고 리스트에서 데이터를

지정하여 데이터의 상세 확인 및 편집 가능
